Печь СГВЭ-25/15И3

Вакуумное электротермическое оборудование

Наше предприятие предлагает вакуумные электропечи собственного производства. Электропечи являются экологически чистым оборудованием и предназначены для термообработки, отжига, пайки и спекания тугоплавких, редких, редкоземельных металлов и сплавов на их основе, а также для неметаллических высокотемпературных материалов. Корпуса электропечей выполнены из нержавеющей стали.

В качестве материалов нагревателей, экранов, токоподводов, подставок использованы в основном молибден и вольфрам. Электропечи отличает низкий уровень газоотделения, малая тепловая инерция, ускоренное охлаждение садки. Электропечи снабжены микропроцессорной системой управления. Электропечи имеют различное конструкционное исполнение: камерные (СНВЭ), шахтные (СШВЭ), колпаковые (СГВ, СГН и СГВЭ).

Печи вакуумные:

  1. Печи сопротивления вакуумные с экранной теплоизоляцией (СНВЭ-1.3.1/16И4, СНВЭ- 1.3.1/20И2, СНВЭ- 16/16, СНВЭ- 9/13, СНВЭ- 9/18, СШВЭ-1.2,5/25И3, СГВ-2.4-2/15И3, СГН-2.4-2/13И2)
  2. Печи вакуумные с экранной теплоизоляцией (СШВЭ-5.7,5/11,5, СШВЭ-3.6/11,5)
  3. Электропечи сопротивления вакуумные элеваторные( СЭВ-3.3/11,5ФМ2, СЭВ-5.5/11,5И2)
  4. Запасные части к вакуумным электропечам (СНВЭ- 1.3.1/16И4, СНВЭ- 1.3.1/20И2, СНВЭ- 16/16, СНВЭ- 9/13, СНВЭ- 9/18, СШВЭ-1.2,5/25И3, СГВ-2.4-2/15И3, СГН-2.4-2/13И2)

Печи сопротивления вакуумные с экранной теплоизоляцией (СНВЭ- 1.3.1/16И4, СНВЭ- 1.3.1/20И2, СНВЭ- 16/16, СНВЭ- 9/13, СНВЭ- 9/18, СШВЭ-1.2,5/25 И3, СГВ-2.4-2/15 И3, СГН-2.4-2/13 И2)

20/1600 15/1400 13/13003,1

27/2000 21/1800 16/16003,1

35/1600 28/14002 4/1300

14/1300 12/1100

19/1800 22/1600 13/1300

34/2500 24/2200 18/2000

36/1500 18/1400

СГВ- 2.4-2/15 ИЗ

СГН-2.4-2/13 И2

Мощность установленная кВт 24
Мощность холостого хода кВт 22
Номинальная температура оС 1300
Размер рабочего пространства (по колпаку):
диаметр мм 200
высота мм 400
Масса садки кг 30
Среда в рабочем пространстве водород
Избыточное давление водорода Па (кгс/см 2 ) 0,005-0,015 (0,05-0,15)
Расход водорода м3/ч 0,7
Напряжение питающей сети В 380/22
Номинальная частота тока Гц 50
Число фаз 3
Расход воды на охлаждение м 3 /ч 1,0
Масса электропечи т 2,0

Печи вакуумные с экранной теплоизоляцией (СШВЭ-5.7,5/11,5, СШВЭ-3.6/11,5)

Электропечи сопротивления вакуумные элеваторные (СЭВ-3.3/11,5ФМ2, СЭВ-5.5/11,5 И2)

Читать статью  Мини-печь Redber ЕО-5290

Предназначены для закалки изделий в газе и масле, отжига деталей из электротехнических сталей и пермаллоя, а также термообработки магнитных сплавов в переменном магнитном поле.

Основные рекомендуемые технологические процессы:

  • Термообработка, пайка, спекание изделий из нержавеющих и быстрорежущих сталей.
  • Спекание изделий из магнитных и титановых сталей
  • Спекание изделий из карбида сталей и металлокерамики
  • Отжиг и термообработка без окисления поверхности, отсутствие окалины на деталях
  • Пайка высокоактивными припоями (медь, цинк и др.), пайка алюминиевых деталей, твердосплавного и алмазного инструмента
  • Порошковая металлургия

СЭВ-3.3/11,5 ФМ2

Мощность установленная кВт 34
Мощность номинальная (камеры нагрева) кВт 25
Мощность холостого хода 52
Номинальная температура 0 С 1150
Предельный вакуум в холодном состоянии Па (мм.рт.ст) 1,3 х10 -1 (1 х 10 -3 )
Размер рабочего пространства:
диаметр мм 300
высота мм 300
Масса:
садки кг 50
садки при закалке в газе кг 5
Номинальное напряжение питающей сети В 380
Номинальная частота тока Гц 50
Число фаз 3
Напряжение на нагревателях В 112
Расходы воды:
при нагреве м 3 /ч 0,5
при закалке в газе м 3 /ч 1,5
Габаритные размеры:
высота мм 3865
в плане мм 3215х3072
Масса электропечи т 3,1

СЭВ-5.5/11,5 И2

Мощность установленная кВт 110
Мощность номинальная (камеры нагрева) кВт 75
Номинальная температура 0 С 1150
Предельный вакуум в холодном состоянии Па (мм.рт.ст) 1,33х10 -1 (1х10 -3 )
Размер рабочего пространства:
диаметр мм 500
высота мм 500
Среда в рабочем пространстве вакуум
Номинальное напряжение питающей сети В 380/220
Номинальная частота тока Гц 50
Число фаз 1
Масса садки кг 220
При ускоренном охлаждении в газе кг 100
Расход воды:
при нагреве м 3 /ч 2,8
при закалке в газе м 3 /ч 7,2
Габаритные размеры:
высота мм 4480
в плане мм 4320х4172
Масса электропечи т 6,4

Запасные части к вакуумным электропечам (СНВЭ- 1.3.1/16И4, СНВЭ- 1.3.1/20И2, СНВЭ- 16/16, СНВЭ- 9/13, СНВЭ- 9/18, СШВЭ-1.2,5/25И3, СГВ-2.4-2/15И3, СГН-2.4-2/13И2)

Токоподводы
Экраны
Нагреватели
Подставки
Опоры
Крючки
Кольца
Экран-подвеска

Технические характеристики индукционных плавильных печей.

1 .Индукционные тигельные печи малой ёмкости (рис.а) для плавки стали серии ИСТ повышенной частоты

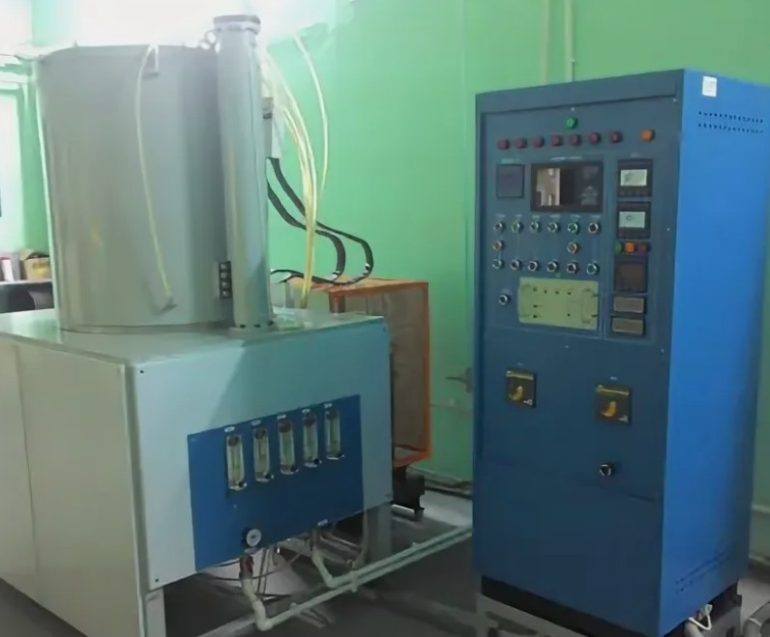

Печь СГВЭ-25/15И3

Вакуумная одноколпаковая электропечь сопротивления СГВЭ-25/15И3 предназначена для проведения различных термических процессов (пайки, отжига, дегазации и т.п. процессов) в вакууме и среде инертных газов.

Особенности поставки

В поставляемом оборудовании будут использованы унифицированные узлы, комплектующие, оснастка, система автоматического управления и контроля модельного ряда вакуумных электропечей серии СГВЭ, производства ООО «НПП МосЗЭТО», в т.ч. имеющиеся у Заказчика. Это обеспечивает высокую ремонтопригодность имеющихся в эксплуатации вакуумных электропечей и упрощение обучения обслуживающего персонала.
Примененная в поставляемом оборудовании унифицированная система автоматического управления и контроля дает возможность организовать централизованное управление работой нескольких вакуумных электропечей, имеющихся у Заказчика, с оформлением необходимых протоколов.

Читать статью  Электропечь окб 210 а

Условия поставки

Срок поставки – 2 месяца после подписания договора.

В общую сумму контракта входят НДС, доставка на склад Заказчика, расходы на перевозку, упаковку, комплект тех. документации, уплата таможенных пошлин, налогов и других обязательных платежей. Доставка оборудования осуществляется на условиях поставки DDP (Инкотермс 2010).

Основные технические характеристики

Потребляемая мощность нагревательной камеры (колпака), кВт, не более

Расположение камеры нагревательной (колпака)

Максимальная температура камеры нагрева, °С

Неравномерность распределения температуры по рабочему пространству печи без загрузки при температуре 1300°С, °С

Остаточное давление в рабочей камере в холодном состоянии без загрузки, не более мм рт. ст.

Остаточное давление в рабочей камере при температуре 1300 0 С, не более мм рт. ст.

Расход воды на охлаждение (при температуре от 5 0 С до 20 0 С входящей воды и 40 0 С выходящей), м 3 /ч не более

Давление воды на входе системы водоохлаждения электропечи должно быть в пределах, МПа (кгс/см 2 )

Величина натекания в электропечи, не более л Па/с

При работе с инертным газом печь рассчитана на напуск газа давлением не более, МПа (кгс/см 2 ).

Внутренний диаметр корпуса нагревательной камеры, мм

Высота корпуса нагревательной камеры, мм

Габаритные размеры, мм, не более

Уровень звукового давления на расстоянии 1 метр от контура механического вакуумного насоса, дБ, не более (без газобалласта/с газобалластом)

Масса электропечи, т, не более

Режим работы – ручной (с задействованными всеми предохранительными блокировками) и автоматический (нагрев и откачка с совместным контролем по температурному режиму и допустимому давлению остаточных газов)

Для получения более подробной инфомации о данном оборудовании, рекомендуем ознакомиться с буклетом:

Все материалы представленные на данном сайте являются интеллектуальной собственностью ООО «НПП МосЗЭТО»
и охраняются на основании действующего законодательства Российской Федерации

Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3, Реутов

Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3 фотография

Компания Московский завод вакуумных электропечей (МЗВП), ОАО (Реутов) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Читать статью  Муфельные печи: принцип работы и сфера применения

Описание товара

Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3 — предназначена для проведения различных термических процессов и исследований в вакууме при температуре 1500 С0. Допускается работа в среде нейтральных газов повышенной частоты при избыточном давлении не более 0,02 Мпа (0,2 кгс/см2). Термические процессы осуществляются системой автоматического управления, выполненной на базе микропроцессора «Протерм». Работа колпаков поочередная.

Похожие товары и услуги от «Московский завод вакуумных электропечей (МЗВП), ОАО»

Электропечь сопротивления двухколпаковая водородная типа МАК (СГН-2.4.2/13 И2)

Электропечь сопротивления камерная вакуумная типа СНВЭ-2.4.2/16 И2

Электропечь сопротивления вакуумная элеваторная типа СЭВ-5.5/11,5 И2

Электропечь сопротивления вакуумная элеваторная типа СЭВ-3.3/11,5 ФМ2

Товары, похожие на Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3

Вы можете приобрести товар Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3 в интернет-магазине Московский завод вакуумных электропечей (МЗВП), ОАО через наш сайт. На данный момент товар находится в статусе «в наличии».

Организация Московский завод вакуумных электропечей (МЗВП), ОАО является зарегистрированным поставщиком на сайте BizOrg.su.

Служебная информация:

На нашей торговой площадке для удобства, каждой компании присвоен уникальный код. Московский завод вакуумных электропечей (МЗВП), ОАО имеет ID 297105. Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3 имеет код на сайте — 2496430. Если у вас обнаружились сложности при сотрудничестве с компанией Московский завод вакуумных электропечей (МЗВП), ОАО – сообщите идентификаторы компании и товара/услуги в нашу службу по работе с клиентами.

Дата создания модели — 19/07/2021, дата последнего изменения — 19/07/2021. С начала размещения товар был просмотрен 764 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Московский завод вакуумных электропечей (МЗВП), ОАО цена товара «Электропечь сопротивления двухколпаковая вакуумная типа СГВ-2.4.2/15 И3» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Московский завод вакуумных электропечей (МЗВП), ОАО по указанным телефону или адресу электронной почты.
