Обзор вентиляторов Noctua серий NF-A12x25 и NF-P12 redux

Производитель подробно описывает, что нового в вентиляторах NF-A12x25, и почему они должны работать лучше предыдущих. В частности зазор между лопастями крыльчатки и рамкой составляет всего 0,5 мм. Тогда как обычно зазор достигает 1,5-3 мм. Небольшой зазор должен улучшить производительность вентилятора в тех случаях, когда создается значимое обратное давление, например, при установке вентилятора на радиаторы кулеров и систем жидкостного охлаждения. Однако в вентиляторах с течением времени крыльчатка, изготовленная из обычного пластика, под действием центробежной силы увеличивается в диаметре. Чтобы этого не произошло, в вентиляторах NF-A12x25 крыльчатка изготовлена из особо прочного жидкокристаллического пластика Sterrox. Также для улучшения механических свойств конструкции вентилятора ступица мотора изготовлена из стали, а крепление оси усилено дополнительным элементом из латуни. Впрочем, новшества сами по себе еще не гарантируют выдающиеся потребительские характеристики. Посмотрим, что покажут тесты.

У нас на тестирование побывало три модификации вентиляторов серии NF-A12x25, которые имеют одинаковую конструкцию и внешний вид, но различаются отсутствием или наличие управления с помощью ШИМ и максимальной скоростью вращения (см. таблицу выше). Упакованы вентиляторы в практически одинаковые коробки:

Коробка имеет узнаваемое для данного производителя оформление.

На внешних плоскостях коробки приведено описание продукта, перечислены его особенности, даны технические характеристики, указана комплектация.

Надписи в основном на английском, но описание есть в вариантах на нескольких языках, в том числе и на русском. Производитель не стал тесниться на внешних гранях коробки и сделал большие плоскости откидывающимися, как обложка у книжки. Раскрытая фронтальная «обложка» демонстрирует график давления от объемной производительности, описание к нему, список и наглядное перечисление всего, входящего в комплект, а также окошки, сквозь которые видно центр крыльчатки и одну единицу антивибрационного крепежа.

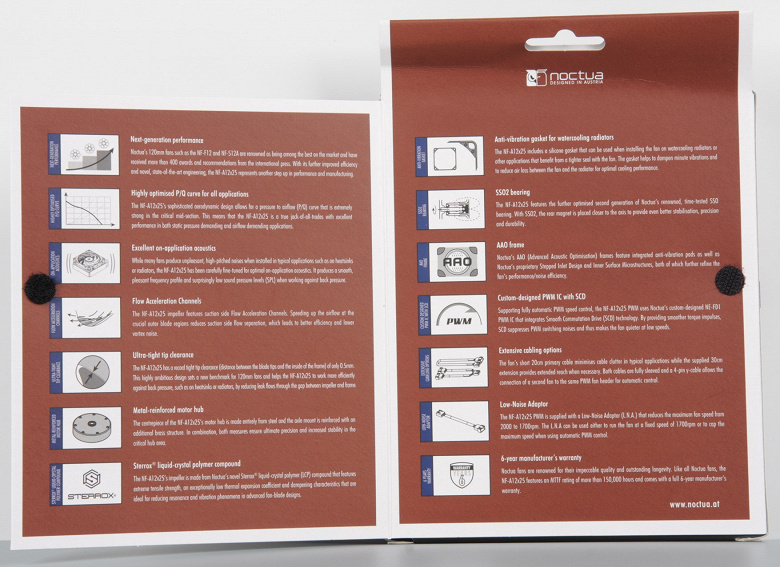

Внутренняя часть «обложки» сзади посвящена более детальному описанию продукта.

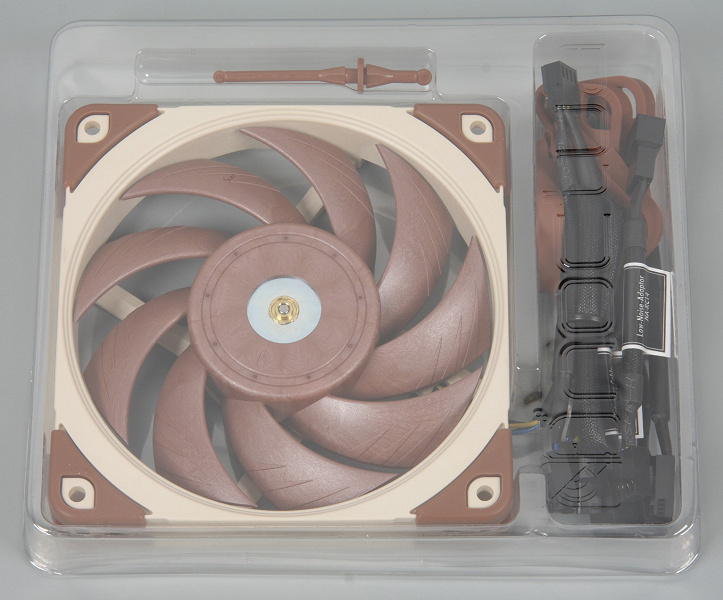

Вентилятор и все к нему размещены в ячейки поддона из прозрачного пластика и закрыты сверху крышкой из такого же материала.

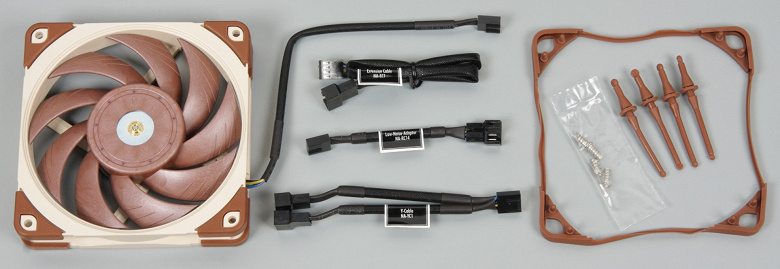

В случае модели NF-A12x25 PWM в комплект поставки входит сам вентилятор, удлинитель кабеля питания, разветвитель кабеля питания, вставка L.N.A. (Low-Noise Adapter) NA-RC14 для снижения скорости вращения, антивибрационная прокладка, которая снижает утечки воздуха при установке вентилятора на радиаторы СЖО и т. п., 4 штуки антивибрационных стоек и 4 штуки обычных винтов. Присутствует и напечатанное руководство на английском языке. На сайте компании есть полное описание вентилятора, там же можно найти ссылки на PDF-файлы с руководством и описанием (варианта на русском языке нет), а также фотографии продукта, видеообзоры и ссылки на текстовые обзоры.

В комплект вентиляторов NF-A12x25 FLX и NF-A12x25 ULN, не оснащенных управлением с помощью ШИМ, входит адаптер для подключения вентиляторов к разъему типа «Molex», но не входит разветвитель питания. К NF-A12x25 FLX прилагается вставка L.N.A. NA-RC15 и вставка U.L.N.A. (Ultra-Low-Noise Adapter) NA-RC13, а к NF-A12x25 ULN — только вставка U.L.N.A. NA-RC12. Скорее как дань моде, а не из-за практических соображений кабели заключены в нескользкую упругую оболочку.

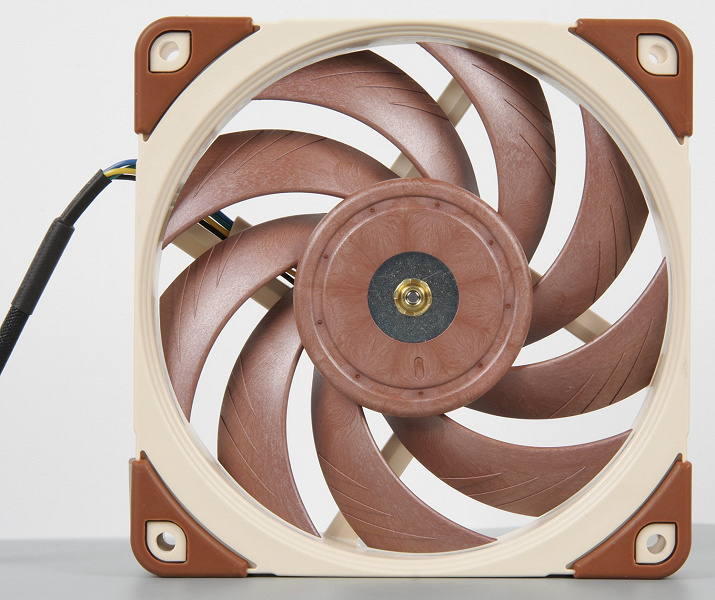

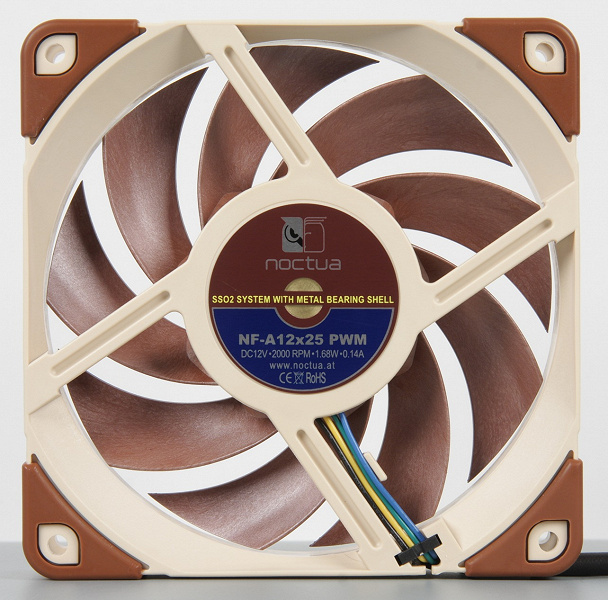

Зазор между лопастями крыльчатки и рамкой и вправду небольшой.

Необычно смотрится круглый вырез в центре крыльчатки, сквозь который видно центральную часть стальной ступицы мотора. Наклейка сзади уточняет модель вентилятора.

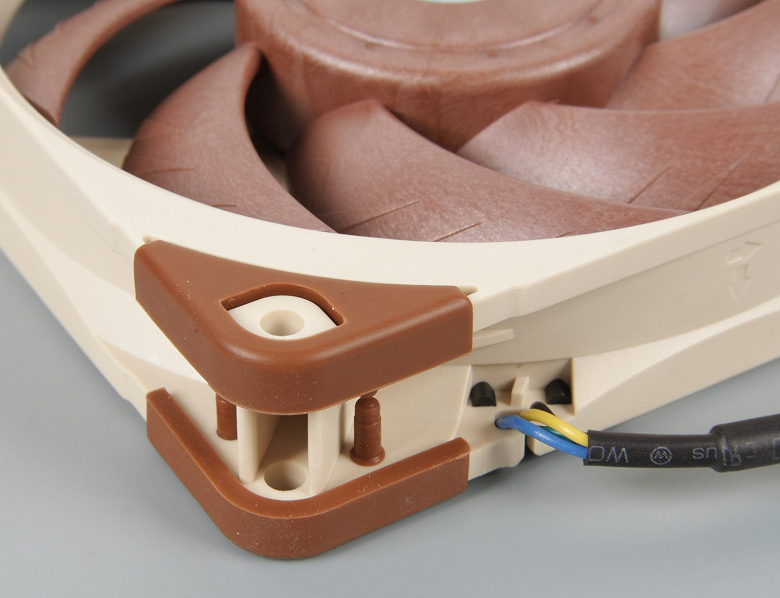

На углах рамки закреплены традиционные виброизолирующие накладки.

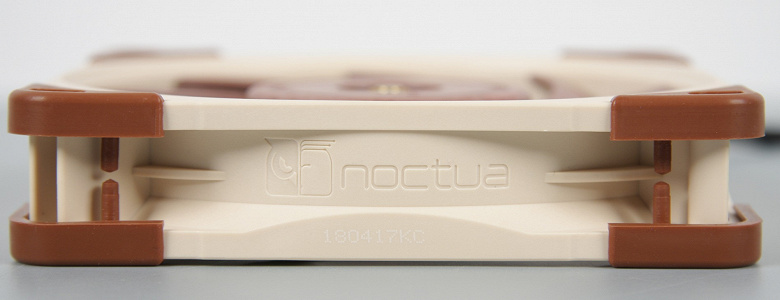

На рамке есть серийный номер.

Укажем, что на эти вентиляторы установлена гарантия в 6 лет.

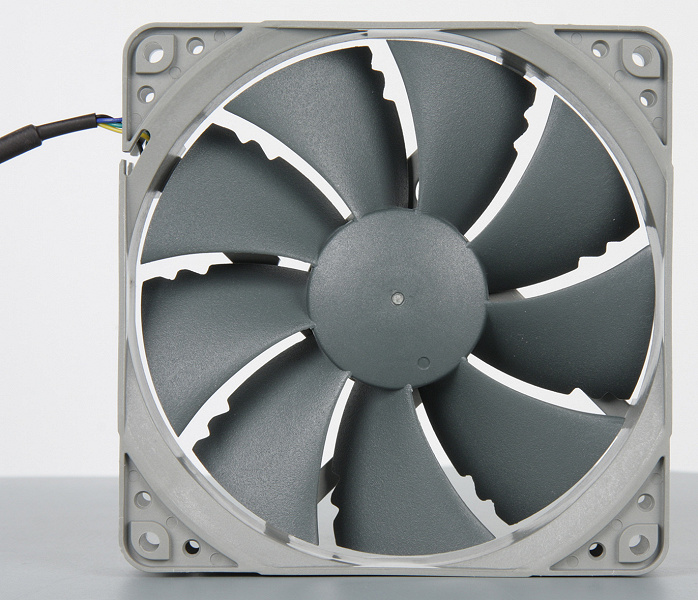

Описание вентиляторов серии NF-P12 redux

Серия NF-P12 redux является переизданием классической серии NF-P12 и отличается более доступной ценой. Вентиляторов данной серии у нас было четыре разновидности, аналогично различающиеся отсутствием или наличие управления с помощью ШИМ и максимальной скоростью вращения.

Упаковка скромнее, дизайн коробки минималистический.

За задней плоскости коробки приведены основные характеристики продукта. Там же можно узнать, что есть шесть вариантов цветового оформления вентиляторов, но нам достались только с черной (скорее темно-серой) крыльчаткой. И даже на сайте производителя нет фотографий вентиляторов других цветов.

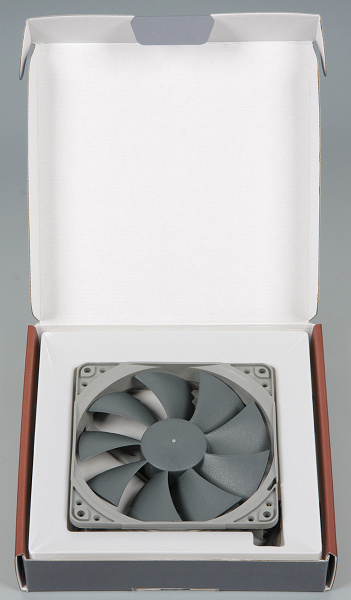

Вентилятор покоится в ванночке из тонкого пластика.

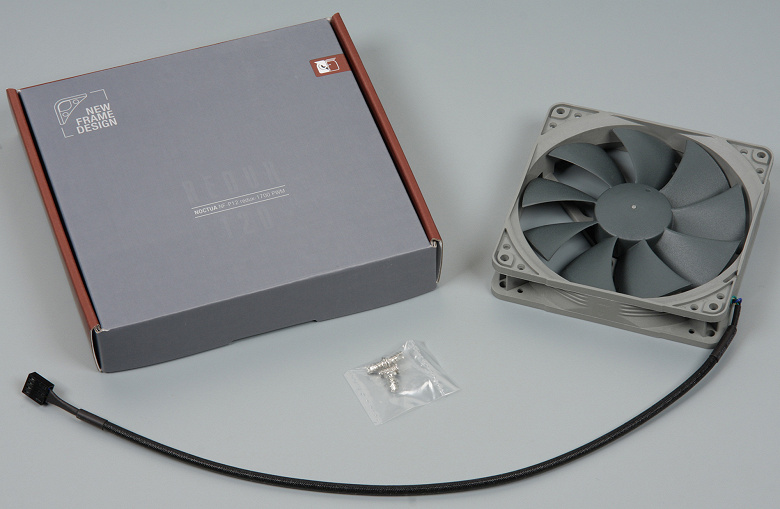

В комплект помимо самого вентилятора входят еще 4 винта. Руководства нет.

Относительно длинный кабель питания также заключен в нескользкую оболочку. Никаких излишеств. Нет даже антивибрационных накладок на уголках рамки.

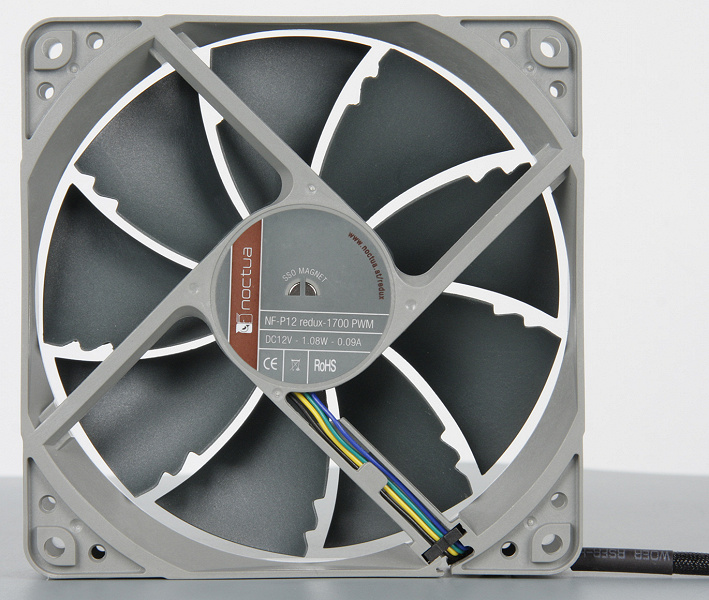

Надпись подсказывает, где можно проверить наличие мощного магнита, являющегося составной частью самостабилизированного напорномаслянного подшипника.

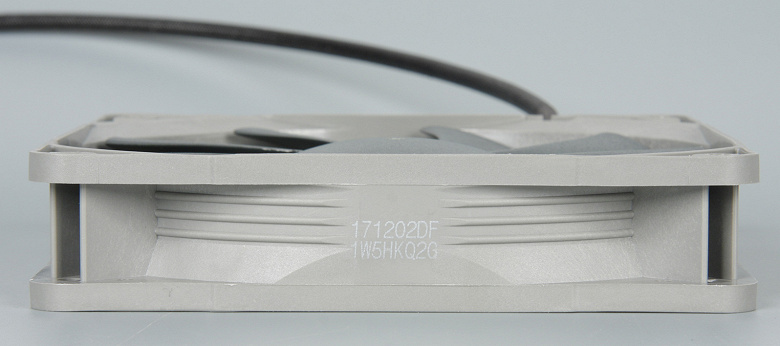

На рамке также есть серийный номер.

А гарантия составляет те же 6 лет.

Описание адаптера NA-SFMA1

Дополнительно производитель предоставил нам комплект NA-SFMA1, позволяющий установить вентиляторы серии NF-A12x25, а также NF-F12, NF-S12A и NF-P12 redux на радиаторы систем охлаждения или в корпус ПК вместо штатных вентиляторов типоразмера 140 мм. Как уверяет производитель, такой апгрейд улучшит производительность радиаторов, а антивибрационные крепления, входящие в данный комплект, снизят передачу вибрации на радиатор или корпус.

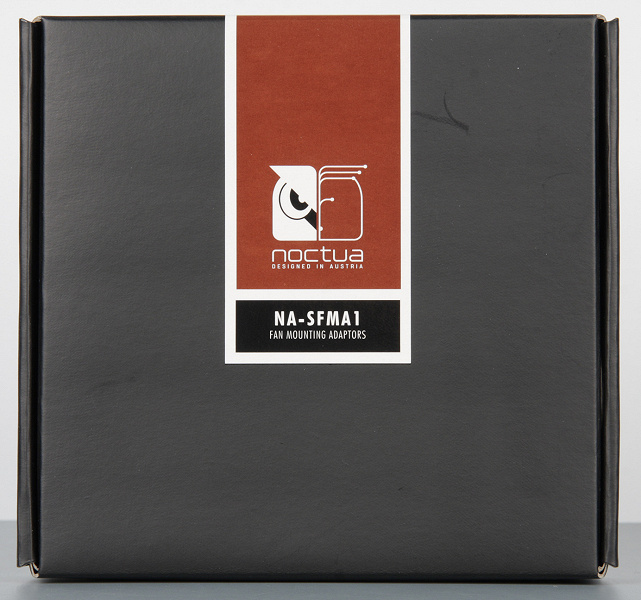

Упакован комплект в просто оформленную коробку.

Не открывая ее, можно узнать, что находится внутри.

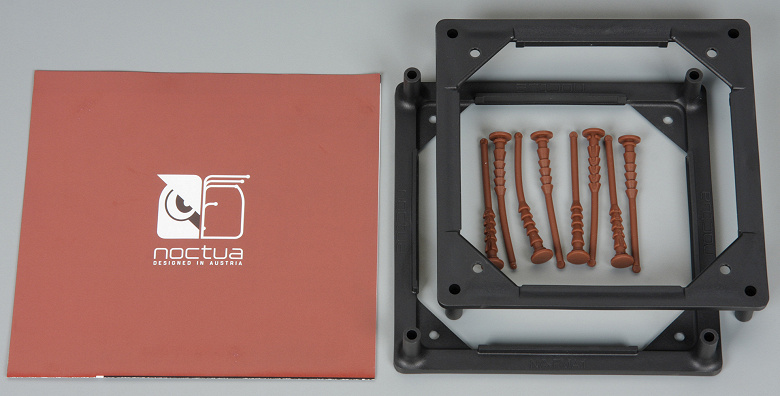

Действительно: две рамки и восемь штук антивибрационных стоек, плюс руководство.

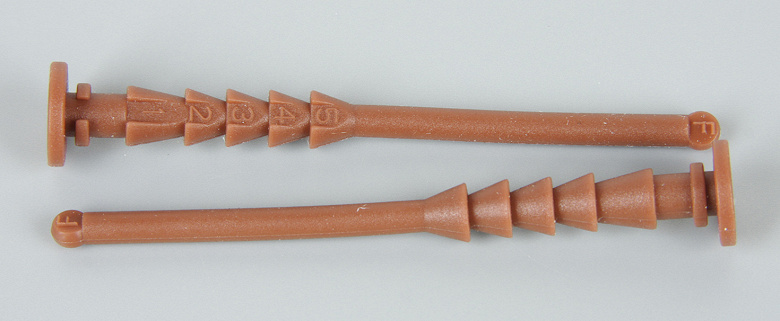

Стойки отличаются от тех, что идут в комплекте с вентиляторами NF-A12x25.

Этими стойками вентилятор крепится к рамке, а уже рамка прикручивается винтами на места крепления вентилятора на 140 мм.

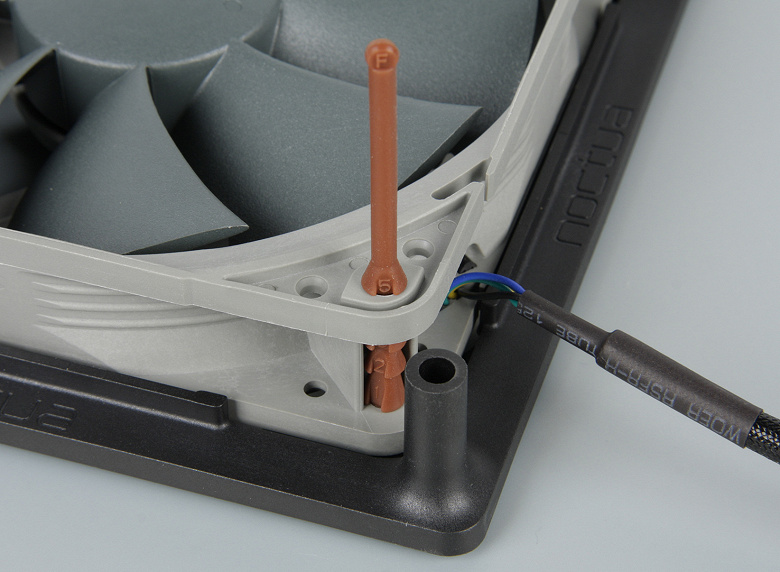

Протягивая стойку через отверстия рамки вентилятора, нужно вытянуть ее до появления первого упора под пятым номером. Выступающий конец стойки можно обрезать, но тогда будет сложно установить вентилятор повторно.

Тестирование

Приведем результаты ряда измерений.

Комплект NF-A12x25 PWM NF-A12x25 FLX NF-A12x25 ULN NF-P12 redux
Габариты, мм (по рамке) 119×119×25
Масса, г (с кабелем) 200 149
Длина кабеля от вентилятора, см 20 40,5
Длина кабеля-разветвителя, см 10×2
Длина кабеля-удлинителя, см 30
Длина кабеля к разъему «Molex», см 10
Длина вставки L.N.A. / U.L.N.A., см 7,5
Сопротивление вставки L.N.A. / U.L.N.A., Ом 27 / — 27 / 80 — / 148
Максимальная скорость вращения со вставками L.N.A. / U.L.N.A., об/мин 1720 / — 1710 / 1340 — / 875
Напряжение запуска, В (КЗ* = 100%) 4,6 4,4 5,3 5
Напряжение остановки, В (КЗ* = 100%) 4,4 4,6 4,5 4,8-4,9
КЗ* запуска, % (напряжение = 12 В) 10
КЗ* остановки, % (напряжение = 12 В) 5

Часть тестов проводилась только для вентиляторов NF-A12x25 PWM и NF-P12 redux-1700 PWM, выбранных в качестве представителей соответствующей серии.

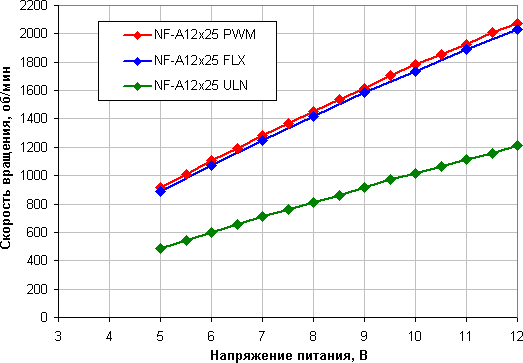

Зависимость скорости вращения от напряжения питания

В основном характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. 5 В является пороговым напряжением: нельзя утверждать, что вентиляторы будут всегда запускаться и работать при таком значении напряжения. Вот при 7 В уже точно будет обеспечена стабильная работа. Впрочем, шаманить с вариантами подключения и снижать напряжение питания для уменьшения скорости вращения особого смысла нет, так как правильнее будет сразу подобрать нужную модель вентилятора или воспользоваться вставками L.N.A. / U.L.N.A.

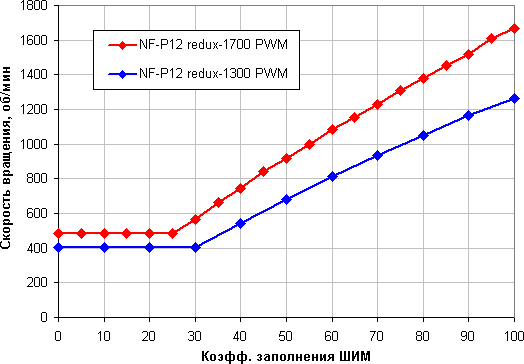

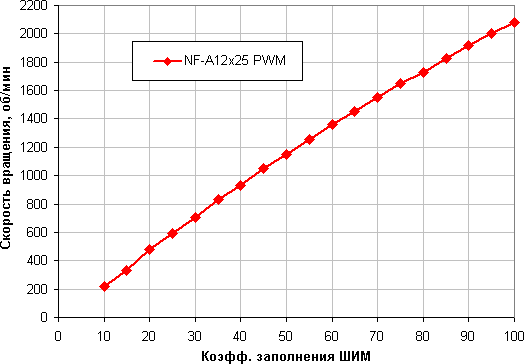

Зависимость скорости вращения от коэффициента заполнения ШИМ

В случае вентиляторов NF-A12x25 диапазон регулировки составляет от 10% до 100% с плавным ростом скорости вращения, в случае вентиляторов NF-P12 redux диапазон немного у́же. При КЗ 5% и ниже вентиляторы NF-A12x25 останавливаются, а вентиляторы NF-P12 redux продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

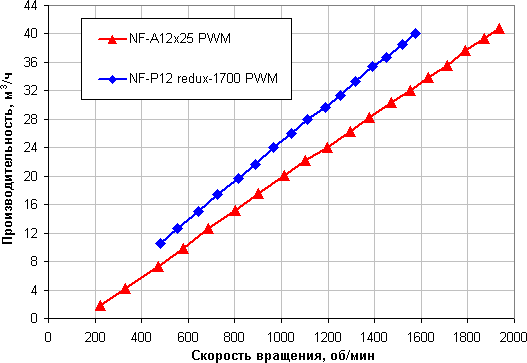

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Интересно, что, по крайней мере, при такой нагрузке вентиляторы NF-P12 redux чуть более производительные при той же скорости вращения, чем новые NF-A12x25.

Читать статью  Лучшие вентиляторы на корпус с RGB в 2021 году. Вентиляторы с RGB-подсветкой 120 мм, 140 мм и 200 мм

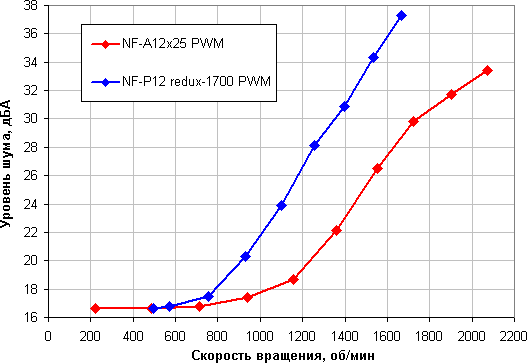

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Тут уже NF-P12 redux проявил себя хуже, так как он работает с более высоким уровнем шума, чем NF-A12x25. Мы подозреваем, что это отчасти из-за зазубрин на краях крыльчатки.

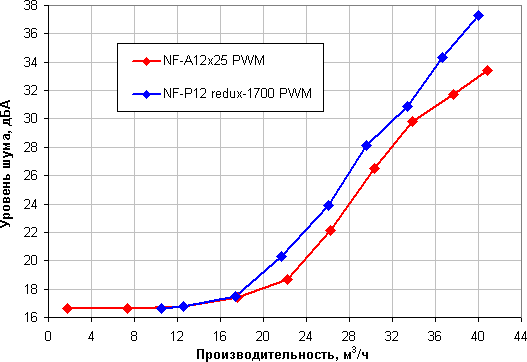

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше (где-то на 6-7% максимум) во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. Плюсы и минусы NF-P12 redux сложились, но в итоге эти вентиляторы все же чуть хуже, чем NF-A12x25. Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

Уровень шума, дБА Субъективная оценка уровня шума для компонента ПК
выше 40 очень громко
35-40 терпимо
25-35 приемлемо
ниже 25 условно бесшумно

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума:

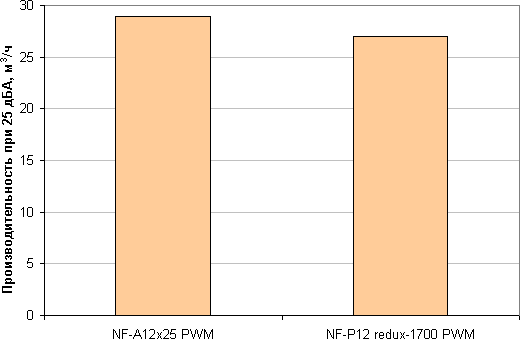

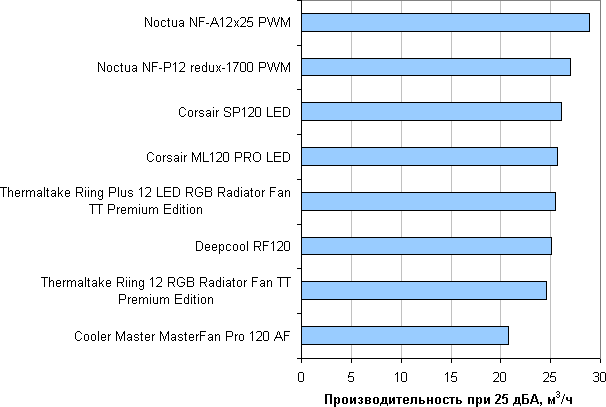

Для сравнения приведем результаты, полученные при тестировании нескольких вентиляторов типоразмера 120 мм в заведомо одинаковых условиях:

Оба протестированных вентилятора Noctua занимают верхние строчки и отрыв NF-A12x25 от всех остальных существенный. Видимо, не зря разработчики добивались уменьшения зазора до 0,5 мм. Вентилятор Cooler Master MasterFan Pro 120 AF занимает последнюю строчку, так как он оптимизирован для прокачки воздуха с минимальным сопротивлением, то есть в условиях, отличных от нашего тестирования.

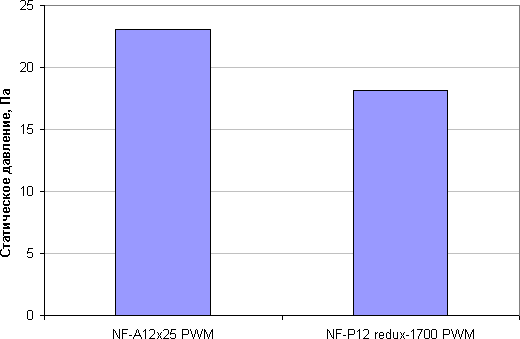

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion . Максимальное статическое давление:

Новый вентилятор NF-A12x25 создает заметно большее давление (23,0 Па), чем NF-P12 redux (18,1 Па), но и скорость вращения у него выше. Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе.

Тестирование антивибрационных стоек

Попробуем определить, какая есть польза в плане снижения шума от стоек из комплекта вентиляторов NF-A12x25 и комплекта NA-SFMA1. Для этого на задней стенке компьютерного корпуса мы закрепили вентилятор NF-A12x25 PWM с помощью антивибрационных стоек, замерили уровень шума, затем закрепили вентилятор жестко комплектными винтами. Далее мы закрепили вентилятор на рамке из комплекта NA-SFMA1 с помощью стоек из этого же комплекта, а саму рамку — в том же месте корпуса, замерили уровень шума. Потом повторили эксперимент, но вентилятор к рамке уже просто прикрутили винтами. Результат:

Крепление УЗД, дБА
Стойки комплекта из NF-A12x25 Комплект NA-SFMA1
Антивибрационные стойки 35,7 36,2
Винты 35,8 36,4

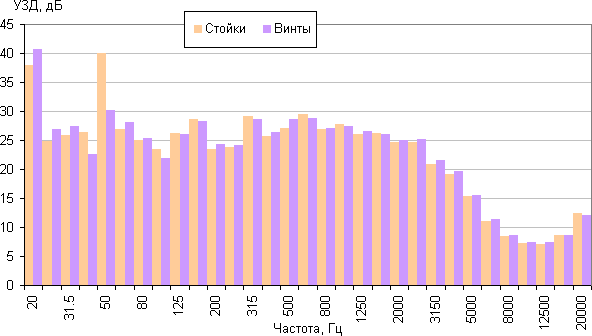

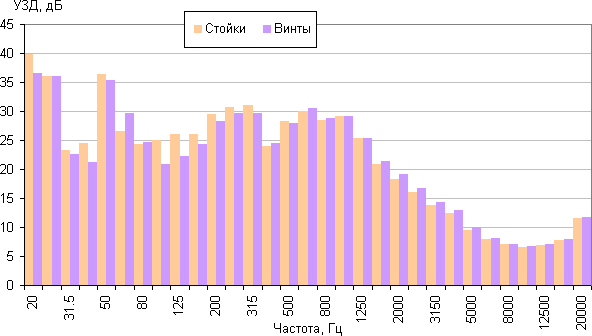

Графики УЗД в 1/3 октавах. Для стоек из комплекта NF-A12x25:

И для стоек из комплект NA-SFMA1:

Использование рамки привело к незначительному повышению уровня шума, а вот разница между креплением с помощью стоек и просто винтами исчезающе мала. Смысла использовать виброизолирующие стойки нет никакого.

Выводы

Данные вентиляторы Noctua не имеют модной светодиодной подсветки и не отличаются необычным дизайном. Однако при этом они демонстрируют выдающиеся результаты, выполняя свою основную задачу — прокачивать воздух и не шуметь при этом. Модели серии серии NF-A12x25 в классе вентиляторов 120 мм в нашем рейтинге занимают первое место, а NF-P12 redux — с заметным отрывом второе. Мы рекомендуем использовать NF-A12x25 на радиаторах систем жидкостного охлаждения, на радиаторах воздушных кулеров и в компьютерных корпусах, в том числе с относительно плотными противопылевыми фильтрами. NF-P12 redux можно использовать в таких же случаях, когда требуется снизить затраты на системы охлаждения за счет некоторого снижения эффективности. Отметим высокое качество изготовления вентиляторов и кабели в декоративной оплетке, а NF-A12x25 имеют отличную комплектацию и привлекательную упаковку. Антивибрационные накладки, прокладки и стойки, входящие в комплект вентиляторов NF-A12x25 и набора NA-SFMA1 можно считать не более чем элементами декора, так как практическая польза от них исчезающе мала.

Скорее за техническое совершенство, чем за внешний вид, а также за отличную комплектацию вентиляторы серии NF-A12x25 получают сразу две редакционные награды:

Обзор и тестирование 120-мм вентиляторов Arctic P12 PWM PST A-RGB

Arctic P12 PWM PST A-RGB — это более доступная, чем недавно рассмотренные BioniX P120 A-RGB, модель с подсветкой, оснащённая необычной крыльчаткой и технологией последовательного подключения неограниченного количества одинаковых вентиляторов

  • Страница 1 — Предисловие. Технические характеристики и рекомендованная стоимость
    • § Технические характеристики и рекомендованная стоимость
    • § Arctic P12 PWM PST A-RGB
    • § Тестирование
    • § Выводы

    Очередные вентиляторы швейцарской компании Arctic имеют несколько отличительных особенностей, включая конструктивные, но акцент в них всё же делается на подсветке, которую можно синхронизировать с другими компонентами системного блока. Модель Arctic P12 PWM PST A-RGB выпущена в апреле текущего года, и вслед за ней компания анонсировала системы жидкостного охлаждения, в которых как раз используются такие вентиляторы. То есть, помимо индивидуального продукта в вариациях A-RGB и просто RGB (без адресации), Arctic P12 PWM PST будут ещё и встречаться в СЖО, а для тех, кто уже имеет такие системы, но с вентиляторами без подсветки, в Arctic приготовили комплект из трёх «вертушек» – так называемый 3 Value Pack.

    В сегодняшней статье мы изучим особенности новых вентиляторов, измерим их воздушный поток и уровень шума в сравнении с показателями более дорогих BioniX P120 A-RGB, а также нескольких других моделей 120-мм вентиляторов.

    ⇡#Технические характеристики и рекомендованная стоимость

    Характеристики Arctic P12 PWM PST A-RGB приведены в таблице в сравнении с характеристиками Arctic BioniX P120 A-RGB.

    Наименование технических характеристик Arctic P12 PWM PST A-RGB (ACFAN00232A) Arctic BioniX P120 A-RGB (ACFAN00156A)
    Размеры, мм 120 × 120 × 25 120 × 120 × 30
    Диаметр крыльчатки, мм 108,5 102,5
    Высота крыльчатки, мм 18,0 21,5
    Диаметр статора, мм 42,0 37,0
    Количество лопастей 5
    Полная масса: заявленная/измеренная, г 131 / 163 213 / 216
    Скорость вращения, об/мин 0–2000 400–2300
    Поддержка ШИМ Да
    Воздушный поток, CFM 48,8 (макс.) 48,0 (макс.)
    Уровень шума, Sone 0,30 (макс.) 0,45 (макс.)
    Статическое давление, мм H2O 1,85 (макс.) 2,10 (макс.)
    Количество и тип подшипников 1, FDB
    Время наработки на отказ, часов/лет н/д
    Номинальное/стартовое (измеренное) напряжение, В 12 / н/д (3,9) 12 / 7,0 (2,9)
    Сила тока, А 0,11 0,16
    Заявленное/измеренное энергопотребление, Вт 1,32 / 1,44 1,92 / 2,04
    Длина кабеля, мм 400+80 400+80
    Дополнительно (особенности) Адресуемая RGB-подсветка 16,8 млн цветов, синхронизируемая и настраиваемая через ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion и ASRock Polichrome Sync; антивибрационные вставки в углах рамки; система соединения PST Адресуемая RGB-подсветка 16,8 млн цветов, синхронизируемая и настраиваемая через ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion и ASRock Polichrome Sync; антивибрационные вставки в углах рамки; модульная система соединения
    Гарантия, лет 6 2
    Страна производства Китай
    Рекомендованная стоимость, € 18,99 (1 шт.) 39,99 (3 шт.) 24,99 (1 шт.) 54,99 (3 шт.)

    ⇡#Arctic P12 PWM PST A-RGB

    На тестирование нам был предоставлен комплект из трёх вентиляторов Arctic P12 PWM PST A-RGB Value Pack, запечатанный в компактную картонную коробку с парой наклеек.

    На наклейке спереди указаны маркировка модели (ACFAN00232A) и технические характеристики вентиляторов, а также приведены штрихкоды.

    А верхняя наклейка содержит QR-код, ведущий на инструкцию по установке и подключению вентиляторов, которая включает видеоверсию и раздел на русском языке.

    Внутри коробки вентиляторы вставлены почти вплотную друг к другу и разделены картонными перегородками, а сверху находится маленький пакетик с двенадцатью винтами для крепления вентиляторов.

    Больше в комплекте с Arctic P12 PWM PST A-RGB ничего нет.

    Рекомендованная стоимость комплекта Value Pack составляет 39,99 евро, а покупка каждого вентилятора отдельно обойдётся дороже – по 18,99 евро за штуку, или почти 57 евро, если покупать три. В России вентиляторы уже продаются — по цене от 1 270 рублей за штуку или 3 500 рублей за комплект из трёх штук. Для 120-мм вентиляторов с адресуемой подсветкой это средний ценовой уровень. Швейцарская компания предоставляет на вентиляторы шестилетнюю гарантию, однако некоторые крупные российские ретейлеры почему-то сократили её до одного года. Представители Arctic сообщают, что если магазин по каким-то причинам откажет покупателю при гарантийном случае, то при предъявлении чека он всегда может обратиться в службу поддержки компании.

    Внешне новые Arctic P12 PWM PST A-RGB выглядят аккуратно и эстетично. Чёрное с белым, как правило, всегда сочетается хорошо, вот и здесь чёрная рамка удачно контрастирует с белой пятилопастной крыльчаткой, а наклейка с логотипом Arctic на роторе дополнительно подчёркивает этот лаконичный стиль.

    Конструктивно вентиляторы выполнены в размерах 120 × 120 × 25 мм и при заявленном в спецификациях 131 грамме весят 163 грамма каждый.

    Из особенностей рамки выделим изогнутые в противоположную воздушному потоку сторону стойки крепления статора, причём все они одинаковой ширины, что удалось сделать благодаря разведению кабелей питания и подсветки по отдельным стойкам.

    Следующая особенность Arctic P12 PWM PST A-RGB — сама крыльчатка. Дело в том, что торцы её пяти лопастей соединены плоским кольцом, вращающимся вместе с ними.

    За счёт этого, по мнению разработчиков, достигаются более сфокусированный воздушный поток и повышенное статическое давление.

    Диаметр крыльчатки равен 108,5 мм, а её высота – 18 мм. Лопасти выполнены в лучших традициях оригинального Arctic P12 – серповидные, агрессивные и с острыми передними кромками.

    Скорость вращения крыльчатки Arctic P12 PWM PST A-RGB регулируется широтно-импульсной модуляцией (ШИМ) в диапазоне от 0 до 2000 об/мин. То есть вентиляторы могут полностью останавливаться. Кривая зависимости оборотов от коэффициента заполнения сигнала ШИМ приведена ниже.

    По ней видно, что вентилятор резко останавливается, когда его скорость опускается ниже 300 об/мин, что было подтверждено и результатами наших измерений. Стартовое напряжение при этом равно 3,9 В. Максимальный воздушный поток вентилятора должен составлять 48,8 CFM, что даже на 0,8 CFM выше, чем у Arctic BioniX P120 A-RGB на скорости 2300 об/мин. А вот статическое давление ниже: на максимальной скорости оно составляет 1,85 мм H2O. Кривую его зависимости от воздушного потока мы приводим далее.

    Уровень шума Arctic P12 PWM PST A-RGB на максимальных 2000 об/мин не должен превышать 0,30 сона, что сразу на 0,15 сона ниже, чем у BioniX P120 A-RGB на 2300 об/мин.

    Диаметр статора вентилятора равен 42 мм. Он закрыт пластиковой заглушкой с выштампованной маркировкой и электрическими характеристиками.

    По спецификациям, вентилятор должен потреблять 1,32 Вт, у нас получилось некритично больше – 1,44 Вт.

    В основе вентилятора лежит гидродинамический подшипник с дополнительно встроенной капсульной смазкой.

    Нормативный срок службы подшипника в характеристиках вентилятора не приводится.

    Для обеспечения «мягкого» контакта рамки радиатора с корпусами системных блоков и радиаторами процессорных кулеров в углы рамки встроены силиконовые уголки.

    Они должны способствовать уменьшению передачи вибраций и снижению уровня шума.

    От каждого вентилятора отходят два кабеля одинаковой длины (400+80 мм).

    Первый — кабель питания и мониторинга оборотов, также к нему может быть дополнительно подключен следующий вентилятор, а к нему — следующий и так далее. А второй – кабель адресуемой подсветки с тремя коннекторами и ответвлением для такого же последовательного соединения. При его подключении к материнской плате следует обращать внимание не только на количество коннекторов в разъёме, но и на его ориентацию.

    В целом принцип последовательного соединения нескольких Arctic P12 PWM PST A-RGB в единую цепь достаточно прост и приведён на следующей схеме.

    Когда вы соедините таким образом три вентилятора из комплекта Value Pack, на материнской плате вам потребуется только один разъём питания/мониторинга и один коннектор подсветки.

    Управлять подсветкой вентиляторов можно через приложения к материнским платам четырёх основных производителей: ASUS Aura Sync, Gigabyte RGB Fusion, MSI Mystic Light Sync и ASRock Polichrome Sync.

    ⇡#Тестирование

    Для измерения уровня шума вентиляторов мы использовали деревянную рамку с силиконовыми шпильками для мягкого подвеса «вертушек», а из аппаратных средств – контроллер скорости собственной разработки с точностью ±10 об/мин и электронный шумомер «ОКТАВА-110А» (класс точности 1, 22–139 дБА). Для измерения скорости воздушного потока мы использовали цифровой анемометр Proskit MT-4005 с точностью ±3% фута/с.

    Для сравнения с Arctic P12 PWM PST A-RGB мы включили в тестирование четыре модели 120-мм вентиляторов:

      (102,5/21,5 мм, 2300 об/мин, 48,0 CFM, 2,1 мм H2O, 0,45 сона, 22,99 евро); (111,0/18,5 мм, 2100 об/мин, 67,6 CFM, 2,74 мм H2O, 0,45 сона, 12,99 евро); (112,0/40,0 мм, 2000 об/мин, 65,5 CFM, 2,23 мм H2O, 36,9 дБА, 22,9 евро); (110,5/52,0 мм, 2000 об/мин, 60,0 CFM, 2,34 мм H2O, 22,6 дБА, 24,9 евро).

    Сначала сравним уровень шума вентиляторов при максимальной скорости на диаграмме и во всём скоростном диапазоне на графике.

    Arctic P12 PWM PST A-RGB оказался самым тихим вентилятором тестирования. Даже вдвое более дорогой Noctua NF-A12x25 PWM, по праву считающийся одним из лучших 120-мм вентиляторов современности, работает на той же скорости громче. Отметим, что у Arctic P12 PWM PST A-RGB получилась более равномерная кривая уровня шума, без резких скачков, выявленных у двух других вентиляторов Arctic, результаты которых мы включили на диаграммы и график. Объясняется «шумовое» преимущество героя сегодняшнего тестирования довольно просто: диаметр его крыльчатки меньше, чем у всех других участников тестирования, не считая Arctic BioniX P120 A-RGB (но у него толще крыльчатка). Кроме этого, лопасти вентилятора P12 PWM PST A-RGB соединены с кольцом по окружности, что также не преминуло сказаться на уровне шума.

    А вот по воздушному потоку Arctic P12 PWM PST A-RGB отстаёт от лидеров.

    Это также объясняется уменьшенным диаметром крыльчатки, но всё тому же Noctua NF-A12x25 PWM новинка проигрывает каких-то 0,5 CFM, а шумит и стоит значительно меньше.

    Далее сравним уровень энергопотребления вентиляторов (все в одинаковых условиях без подсветки) и их стартовое напряжение.

    По уровню энергопотребления Arctic P12 PWM PST A-RGB также смог стать одним из лучших, а его стартовое напряжение составляет менее четырёх вольт.

    ⇡#Выводы

    Вентилятор Arctic P12 PWM PST A-RGB представляет собой достаточно интересную 120-мм модель с низким уровнем шума и красивой адресуемой подсветкой. Особенностью новинки является пятилопастная крыльчатка с кольцом по окружности, благодаря чему вентилятор должен генерировать более сфокусированный воздушный поток. При этом объём этого воздушного потока ниже, чем у лидеров, поскольку диаметр крыльчатки меньше. Также Arctic P12 PWM PST A-RGB выделяется возможностью последовательного соединения нескольких вентиляторов в одну цепь, антивибрационными демпферами в уголках рамки, низким уровнем энергопотребления и стартового напряжения.

    Приобретая вентилятор на российском рынке, хотелось бы получить 6 лет гарантии, как это заявлено производителем, и всё же более низкую стоимость, так как число предлагаемых моделей 120-мм вентиляторов с подсветкой в этом ценовом сегменте превышает три десятка, то есть конкуренция очень высока.

    Обзор вентиляторов XPG Vento Pro 120 PWM

    Высокопроизводительные вентиляторы XPG Vento Pro 120 PWM одноименной серии-концепции Gentle Typhoon, разработанные совместно с японской фирмой Nidec.

    Обзор вентиляторов XPG Vento Pro 120 PWM

    У геймерской марки XPG бренда ADATA появляется настоящая собственная мифология — модельный ряд фирменных компонентов для построения уникальной игровой системы в уникальном стиле. За оригинальной жидкостной системой охлаждения, корпусами, периферией и многими другими комплектующими производителю не хватало своих качественных вентиляторов. И, наконец, разработчики представили не простые ветродуи, а зашли со всех козырей.

    XPG Vento Pro 120 PWM являются настоящими универсальными вентиляторами, предназначенными для использования в настольных компьютерах игрового класса. Разработанная совместно с японской фирмой Nidec (монополистом рынка электродвигателей для жёстких дисков) по уникальной концепции Gentle Typhoon новинка пусть и повторяет легендарную модель, но хранит в себе потрясающую эффективность и право ее использования, что позволяет XPG Vento Pro 120 PWM стать современной реинкарнацией из прошлого и прописаться во многих геймерских сборках.

    Спецификации

    • Наименование: XPG Vento Pro 120 PWM;
    • Размеры: 120 x 120 x 25 мм;
    • Тип подшипника: двойной шарикоподшипник;
    • Подключение: 4-Pin PWM;
    • Рабочее напряжение 5-13.2 В;
    • Скорость вращения:
      • PWM Mode: 900 — 2150 RPM;
      • DC Mode: 450 — 2150 RPM;

      Упаковка и комплектация

      Вентиляторы XPG Vento Pro 120 PWM поставляются в ярко-красной упаковке. У нас в распоряжении находится пак из трех вертушек, но приобрести каждый экземпляр можно в отдельности.

      Лицевая часть коробки XPG Vento Pro 120 PWM хвастается изображением новинки и перечнем достоинств: двойной шарикоподшипник, высокое статическое давление, высочайшая эффективность и производительность, подкрепленная увеличенным сроком службы.

      На обратной стороне приведены детальные технические характеристики новинки и график воздушного потока в сравнении с обычной моделью.

      Внутренняя часть упаковки имеет отдельный кармашек для комплектации. Что может входить в поставку вентилятора?

      Вместе с вентилятором XPG Vento Pro 120 PWM находится удлинитель длиной 45 см и четыре крепежных корпусных винтика.

      Внешний вид и дизайн

      Базовые модели Gentle Typhoon были представлены компанией Scythe более 10 лет назад, но до сих пор оставляют о себе легендарную славу наиболее надежных и тихих вентиляторов на рынке. Но те времена канули в лету, оставив легкую нотку грусти, которую решил развеять геймерский бренд XPG, обратившись к партнеру-изготовителю Nidec, который участвовал в тех событиях.

      XPG Vento Pro 120 PWM построена на оригинальной модели Nidec Gentle Typhoon с некоторыми современными улучшениями, позволяющими подняться новинке на один шаг.

      Новинка выполнена в классическом форм-факторе 120 мм и наделена высокоточными японскими сдвоенными подшипниками, что позволяет выдерживать большие нагрузки и высокие температуры. Заявленный срок службы кулера достигает 250 000 часов при температуре 25 градусов Цельсия и 60 000 часов при температуре 60 градусов. Черно-серая цветовая гамма позволяет XPG Vento Pro 120 PWM вписаться в любую ПК-сборку.

      Скорость вращения управляется методом широтно-импульсной модуляции (ШИМ) в диапазоне от 900 до 2150 оборотов в минуту и в диапазоне 450 — 2150 об/мин при регулировке напряжением (DC Mode). Формируется поток воздуха объёмом до 127 кубических метров в час, а уровень статического давления достигает 3,15 мм водного столба.

      Диаметр крыльчатки вентилятора составляет 111 мм, а центрального ротора — 52 мм. Девятилопастная структура XPG Vento Pro 120 PWM с толщиной крыльчатки ~1 мм и закругленным профилем позволяет новинке быть оптимальным решением для прокачки воздуха на радиаторах жидкостных системах охлаждения, а также стать хорошей основной в виде корпусных ветродуев, но с одной ремаркой: в корпусах при минимальной скорости вращения не будет хватать статического давления.

      XPG Vento Pro 120 PWM использует двигатель Nidec Servo с высокой точностью балансировки. Ближе к мотору на крыльчатке располагаются крохотные зарубы.

      Сила тока составляет 0.13 А, при напряжении 12 В потребление достигает всего лишь 1,56 Вт.

      Подключение вентилятора организовано коротким 12 см проводом 4-Pin c поддержкой ШИМ, от которого отходит Y-разветвитель для подключения соседнего вентилятора, что упрощает организацию и улучшает кабель-менеджмент.

      Для достижения хорошей стабилизации и устойчивости к резонансу корпус XPG Vento Pro 120 PWM выполнен из толстого пластика, оснащенного привычными прорезиненными уголками в местах крепления. На самом корпусе отсутствуют дополнительные указатели, но указан тип пластика (PBT + ABS) и имеется только наклейка с неизвестным кодом и серийным номером.

      Конфигурация тестового стенда

      Основной стенд:

      • Процессор: Intel Core i5-10600K;
      • Материнская плата: ASUS ROG Z490 Maximus XII Formula;
      • Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
      • Видеокарта: GeForce RTX 3060 Ti;
      • Накопители: Western Digital Black SN750 NVMe, 500 Гбайт;
      • Блок питания: be quiet! Straight Power 11 850W;
      • Корпус: открытый стенд;
      • Монитор: AOC U2790PQU;
      • Операционная система: Windows 10 64-bit.

      Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

      На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

      Тестирование

      В начале нашего тестирования мы проверили скоростной диапазон новой модели XPG Vento Pro 120 PWM в режиме PWM Mode. На материнской плате ASUS ROG Z490 Maximus XII Formula скорость вращения имеет более широкий диапазон и составляет 400 — 2150 об/мин с возможностью полной остановки.

      Благодаря своей структуре, вентиляторы XPG Vento Pro 120 PWM могут отлично проявить себя в качестве активной области на радиаторе СЖО, что мы и решили проверить.

      В качестве базы мы остановились на MSI MPG CoreLiquid K360, находившейся в нашем распоряжении. Новинка примечательна тем, что оснащена новыми вентилятора MSI TORX 4.0 со спаренными лопастями и проявляет себя лучше обычных ветродуев: да, непростого противника мы подобрали герою обзора.

      Тестируемая СЖО с вентиляторами MSI TORX 4.0.

      Тестируемая СЖО с вентиляторами XPG Vento Pro 120 PWM.

      Чтобы усложнить задачу, тестирование будет происходить на процессоре Intel Core i5-10600K, разогнанном до 5000 МГц при напряжении 1.36 В, в стресс-тесте LinX версии 0.9.5 и потреблением ~190 Вт.

      Диапазон скорости вращения XPG Vento Pro 120 PWM скромнее противника ( у модели MSI TORX 4.0 он достигает 2450 об/мин против 2150 об/мин новинки), но легендарные Gentle Typhoon не дают себя в обиду, учитывая, что производители улучшили ротор и расширили границы оборотов в минуту с 1850 об/мин до 2150 об/мин.

      По среднему показателю XPG Vento Pro 120 PWM доминирует на 2-4*С в зависимости от мощности. А что насчет уровня шума?

      Вентиляторы XPG Vento Pro 120 PWM построены на двойном шарикоподшипнике. Они остаются бесшумными до 1250 об/мин, тихими до 1600 об/мин и комфортными вплоть до 1800 об/мин!

      Заключение

      Модель XPG Vento Pro 120 PWM вдохнула новую жизнь в вентиляторы семейства Gentle Typhoon, и благодаря компании-партнеру Nidec стала капельку лучше с технической точки зрения и расширила возможный диапазон скорости вращения, что сделало новинку привлекательной и высокоэффективной! Нам понравился запал и производительность вентиляторов, отличный воздушный поток и приятный, комфортный уровень издаваемого шума. Нейтральная цветовая гамма поможет им прописаться в любой ПК-сборке, а удобный кабель-менеджмент уменьшить гряду проводов в корпусе.

      Что же касается недостатков, то сделать видимые замечания не получается. Единственное, что нам не удалось найти вентиляторы XPG Vento Pro 120 PWM в текущей продаже, поэтому будем надеяться на скорое решение данного вопроса.

      Подводя итоги, стоит сказать, что XPG Vento Pro 120 PWM понравится бывалым пользователям, мечтавшим приобрести Gentle Typhoon, и энтузиастам, которые любят комфорт и мощь.

      Источник https://www.ixbt.com/platform/noctua-nf-a12x25-nf-p12-redux-review.html

      Источник https://3dnews.ru/1041727/obzor-arctic-p12-pwm-pst-argb

      Источник https://i2hard.ru/publications/27074/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
